(一)用途
广泛用于全国塑料、化工、食品、机械、制革、电镀、造纸等多种行业
|
名称 |
用途 |
|
|
GYQ |
空气用电热元件 |
供加热空气用 |
3 |
300 |
GYY |
油用电热元件 |
循环或不循环的敞开或封闭式器具内供加热油用 |
4 |
300 |
GYXY |
|
敞开式槽内供销溶液加热器 |
5 |
500-550 |
GYJ |
碱溶液电热元件 |
敞开式槽内碱溶液加热用 |
5 |
500-550 |
GYS |
水用电热元件 |
敞开式或封闭式槽内供加热水用 |
8 |
105 |
(二)管状电热元件的结构
1、接线装置 2、绝缘子 3、紧固装置 4、结晶氧化镁 5、电阻丝 6、金属管
注:加热器有效发热面必须保证在加热介质内,制造均安JB2379-78
(三)订货时请填明下列要求
1、(1)型号;(2)功率;(3)电压;(4)加热介质;(5)外形尺寸;(6)外管材质;(7)数量;(8)需货时期
2、在制造厂同意下,可接受不属定型产品规格

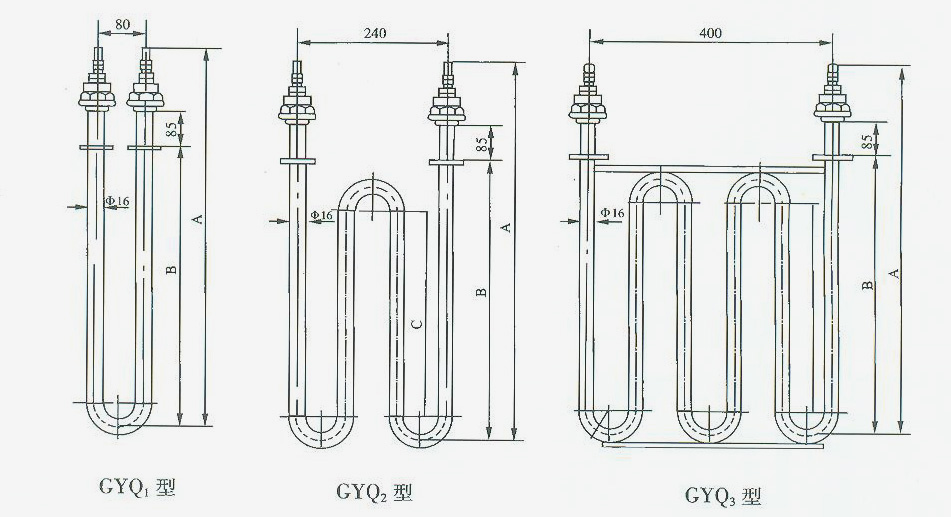

一、GYQ1、2、3型管状电热原件
(一)用途与外型
GYQ型电热元件用于安装在空气加热系统的吹风管道中。作吹送热空气用,也可作为各种烘箱、电炉的发热元件。管子材料为10号钢,其最高工作温度300℃。
主要技术参数
型号 |
|
|
外型尺寸
|
|
|
A |
B |
C |
GYQ1-220/0.5 |
220 |
0.5 |
490 |
330 |
- |
125 |
966 |
GYQ1-220/0.75 |
220 |
0.75 |
690 |
530 |
- |
160 |
1366 |
GYQ2-220/1.0 |
220 |
1.0 |
490 |
330 |
200 |
183 |
1618 |
GYQ2-220/1.5 |
220 |
1.5 |
690 |
530 |
400 |
262 |
2418 |
GYQ3-380/2.0 |
380 |
2.0 |
590 |
430 |
300 |
343 |
2870 |
GYQ3-380/2.5 |
380 |
2.5 |
690 |
530 |
400 |
400 |
3470 |
GYQ3-380/3.0 |
380 |
3.0 |
790 |
630 |
500 |
450 |
4070 |

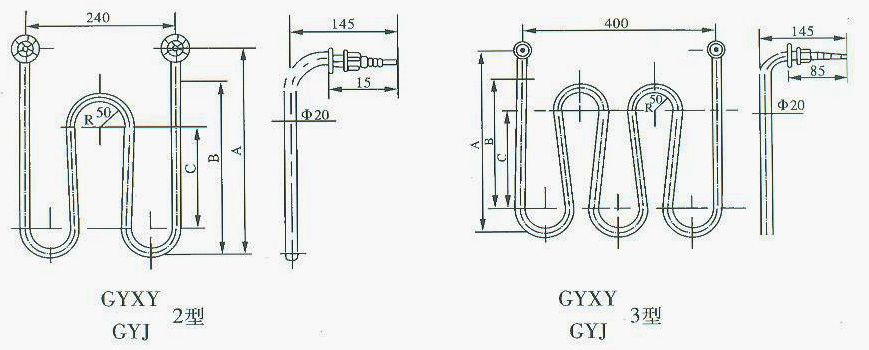

二、GYXYGYJ1、2、3型管状电热元件
(1)用途与外型
GYQ型电热元件用于安装在空气加热系统的吹风管道中。作吹送热空气用,也可作为各种烘箱、电炉的发热元件。管子材料为10号钢,其最高工作温度300℃。
主要技术参数
型号 |
|
|
外型尺寸
|
|
|
A |
B |
C |
GYXY1-380/2 |
380 |
2 |
800 |
550 |
635 |
4.0 |
2314 |
GYXY1-380/3 |
∥ |
3 |
1080 |
830 |
635 |
4.90 |
2875 |
GYXY1-380/4 |
∥ |
4 |
1380 |
1130 |
635 |
6.00 |
3475 |
GYXY1-380/5 |
∥ |
5 |
1800 |
1450 |
735 |
7.50 |
4315 |
GYXY1-380/6 |
∥ |
6 |
2100 |
1750 |
735 |
8.70 |
4915 |
GYXY1-380/7 |
∥ |
7 |
2500 |
2150 |
735 |
9.70 |
5710 |
GYJ1-380/2 |
∥ |
2 |
800 |
550 |
635 |
3.70 |
2315 |
GYJ1-380/3 |
∥ |
3 |
1080 |
830 |
635 |
4.50 |
2875 |
GYJ1-380/4 |
∥ |
4 |
1380 |
1130 |
635 |
5.40 |
3475 |
GYJ1-380/5 |
∥ |
5 |
1800 |
1450 |
735 |
6.80 |
4315 |
GYJ1-380/6 |
∥ |
6 |
2100 |
1750 |
735 |
7.60 |
4915 |
GYJ1-380/7 |
∥ |
7 |
2500 |
2150 |
735 |
9.00 |
5710 |

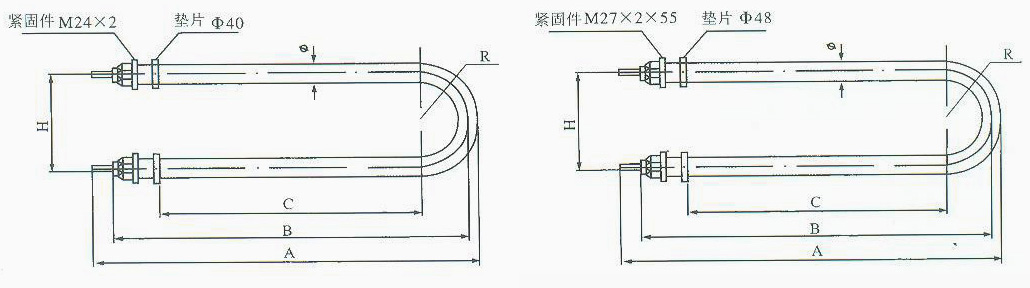

GYS4型大功率电锅炉加热技术数据
型号 |
|
|
外型尺寸mm |
|
|
A |
B |
C |
引出棒规格 |
φ |
H |
管子总长 |
GYS4-380/6 |
380 |
6 |
660 |
625 |
570 |
φ6×120 |
18 |
80 |
1366 |
636 |
>9 |
GYS4-380/8 |
380 |
8 |
850 |
815 |
760 |
φ6×120 |
18 |
80 |
1746 |
851 |
>9 |
GYS4-380/10 |
380 |
10 |
975 |
940 |
885 |
φ6×120 |
18 |
80 |
1996 |
992 |
>9 |
GYS4-380/12 |
380 |
12 |
1205 |
1170 |
1115 |
φ6×120 |
18 |
80 |
2456 |
1252 |
>9 |
GYS4-380/15 |
380 |
15 |
1570 |
1540 |
1485 |
φ6×120 |
18 |
80 |
3186 |
1665 |
>9 |
技术说明:
用户可参照以上型号规格,根据炉体规格,功率需要,选用不同管径调节R,功率(管径与功率成正比)管径规格有φ12、φ14、φ16、φ18,紧固件和R分别是:M18×1.5×45、R25、M20×1.5×50、R30、M22×1.5×50、R40、M24×2×55、R40。

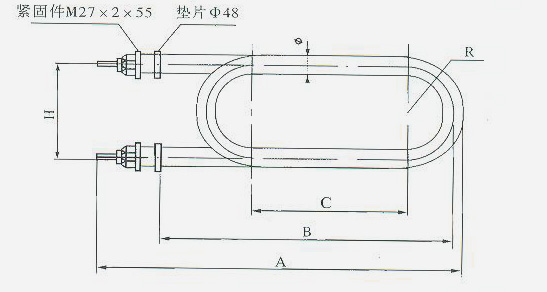

GYS4G 型大功率电锅炉加热技术数据
型号 |
|
|
外型尺寸mm |
|
|
A |
B |
C |
引出棒规格 |
φ |
H |
管子总长 |
GYS4-380/6 |
380 |
6 |
650 |
615 |
560 |
φ6×150 |
20 |
100 |
1357 |
664 |
>9 |
GYS4-380/8 |
380 |
8 |
820 |
785 |
730 |
φ6×150 |
20 |
100 |
1697 |
877 |
>9 |
GYS4-380/10 |
380 |
10 |
995 |
960 |
905 |
φ6×150 |
20 |
100 |
2047 |
1097 |
>9 |
GYS4-380/12 |
380 |
12 |
1175 |
1140 |
1085 |
φ6×150 |
20 |
100 |
2407 |
1323 |
>9 |
GYS4-380/15 |
380 |
15 |
1415 |
1540 |
1360 |
φ6×150 |
20 |
100 |
2957 |
1669 |
>9 |
GYS2 型大功率电锅炉加热技术数据
型号 |
|
|
外型尺寸mm |
|
|
A |
B |
C |
引出棒规格 |
φ |
H |
管子总长 |
GYS2-380/12 |
380 |
12 |
730 |
640 |
435 |
φ6×150 |
20 |
100 |
2700 |
1507 |
>8 |
GYS2-380/15 |
380 |
15 |
830 |
750 |
550 |
φ6×150 |
20 |
100 |
3130 |
1778 |
>8 |
GYS2-380/20 |
380 |
20 |
1100 |
1010 |
820 |
φ6×150 |
20 |
100 |
4210 |
2456 |
>8 |

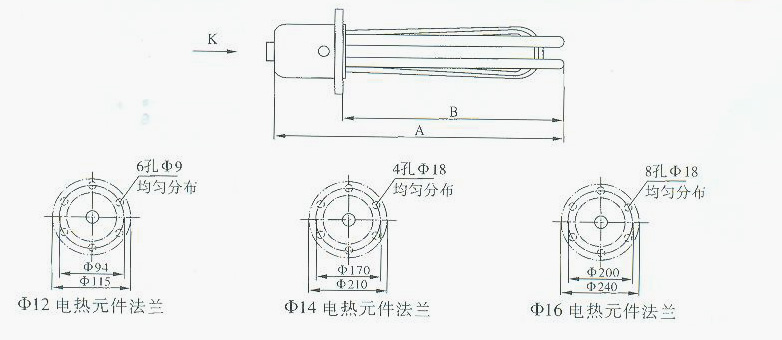

GYY 型管状电加热元件技术数据
A |
B |
φ |
额定电压 |
管总长 |
φ
(mm) |
额定电压 |
管总长 |
|
额定电压 |
管总长
|
220V |
380V |
220V |
380V |
220V |
380V |
327 |
257 |
12 |
2KW |
4KW |
1887 |
14 |
2.5KW |
5KW |
1394 |
16 |
3KW |
6KW |
2029 |
427 |
357 |
12 |
3KW |
6.5KW |
2487 |
14 |
4KW |
8KW |
2534 |
16 |
5KW |
10KW |
2629 |
527 |
457 |
12 |
4KW |
9KW |
3087 |
14 |
5KW |
10KW |
3134 |
16 |
6KW |
12KW |
3229 |
627 |
557 |
12 |
5KW |
10KW |
3687 |
14 |
6KW |
12KW |
3734 |
16 |
7KW |
14KW |
3829 |
727 |
657 |
12 |
6KW |
12KW |
4287 |
14 |
7KW |
14KW |
4334 |
16 |
8KW |
16KW |
4429 |
827 |
757 |
12 |
7KW |
14KW |
4887 |
14 |
8KW |
16KW |
4934 |
16 |
9KW |
18KW |
5029 |
927 |
857 |
12 |
8KW |
16KW |
5487 |
14 |
9KW |
18KW |
5534 |
16 |
10KW |
20KW |
5629 |
1027 |
957 |
12 |
9KW |
18KW |
6087 |
14 |
10KW |
20KW |
6134 |
16 |
11KW |
22KW |
6129 |
|
